Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

Сегодня я хочу представить вам еще один проект, для реализации которого мы будем использовать уже никому не нужный компьютерный лом. Сегодня построим небольшую настольную шлифовальную машину из старого HDD.

Конструкция действительно очень простая и мне кажется, что с ней справится каждый без малейших проблем. Ну что? Работать!

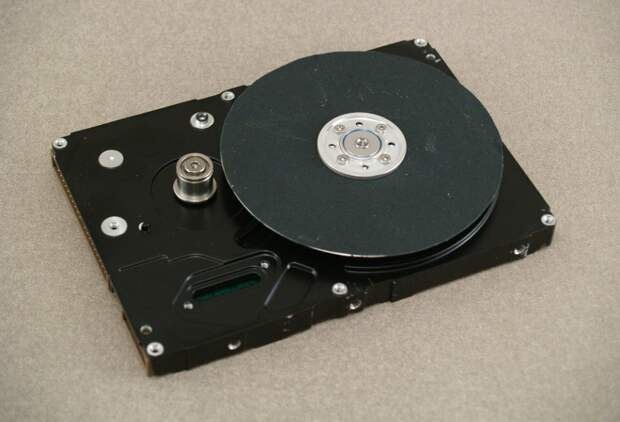

Преобразуем жесткий диск в настольную шлифовальную машину

Для сборки нам понадобится только старый жесткий диск и наждачная бумага.

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

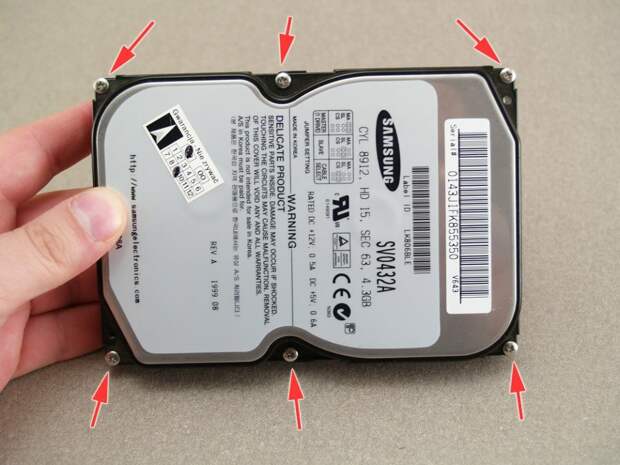

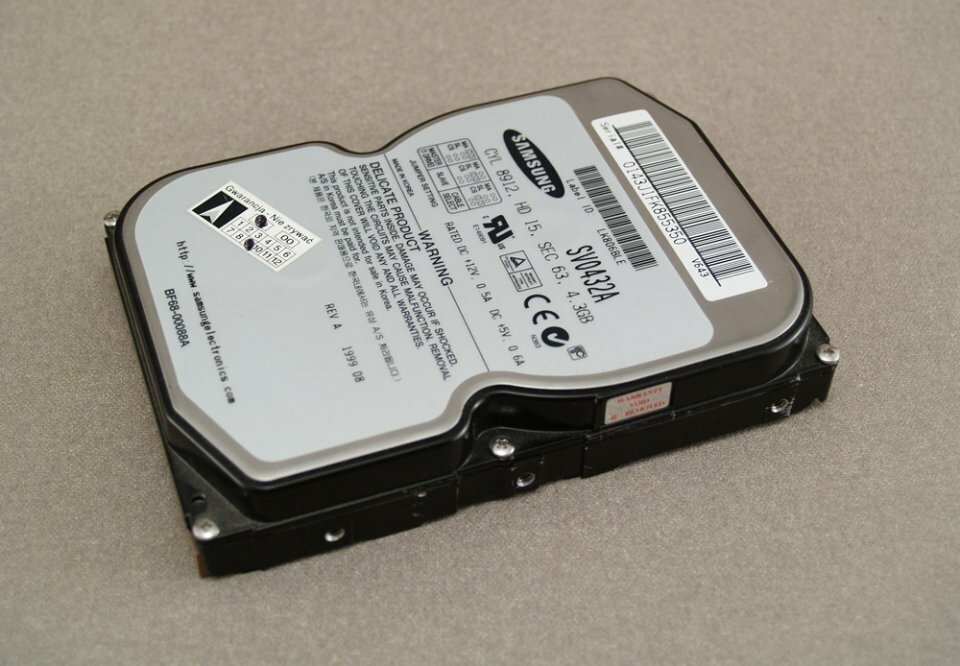

Для начала нужно открутить верхнюю крышку диска. Итак, откручиваем все видимые невооруженным глазом винты по очереди:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

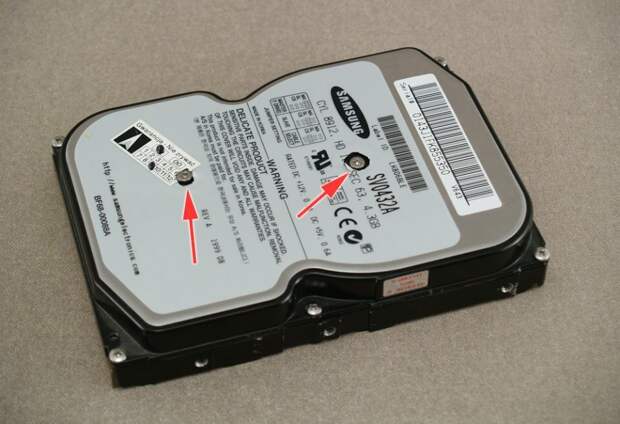

Затем откручиваем саморезы, которые невооруженным глазом не видно;) Обычно под наклейкой прячется несколько дополнительных саморезов. Их нужно нащупать пальцем и отрезать кусок фольги, чтобы можно было их открутить:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

Открутив все винты, снимаем всю верхнюю крышку. Скорее всего, вам придется чем-то поддеть его, так как он может быть трудно оторванным от уплотнения. Вы можете легко вставить отвертку между двумя частями корпуса и приподнять крышку с каждой стороны.

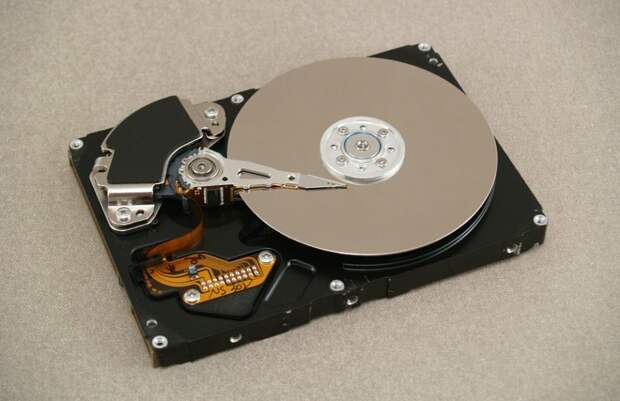

Сняв крышку, вы увидите все внутренности диска — головку, установленную между двумя магнитами, и пластину (пластины) жесткого диска:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

Теперь нам нужно удалить все, кроме пластин.

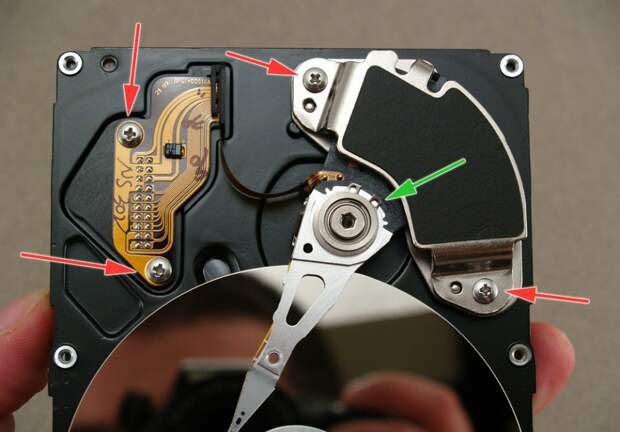

Достаточно открутить несколько шурупов и снять штифт, удерживающий головку (отмечен зеленой стрелкой:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

Голову (вместе со шпилькой, на которой она крепилась) и магниты оставьте себе. Они могут пригодиться в будущем.

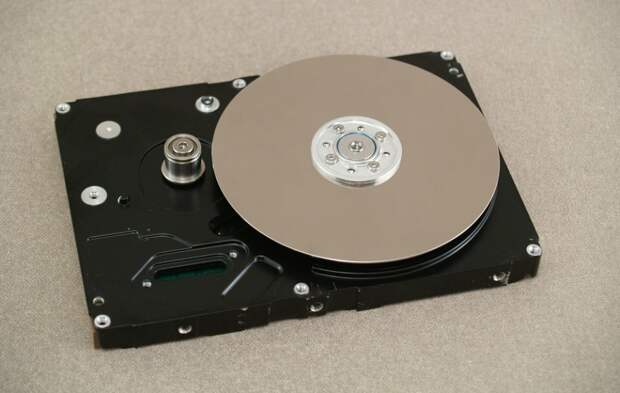

После того, как диск был зачищен, единственное, что осталось, это опорный диск, установленный на двигателе (и, конечно же, вся электроника с другой стороны диска, потому что мы не снимаем ее!

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

У меня осталась только булавка, на которую крепилась голова. К сожалению, производитель прикрутил его каким-то необычным размером, и я не смог его открутить. Меня это не беспокоит, поэтому я даже не хочу об этом думать.

Теперь осталось открутить пластину. Достаточно открутить все винты посередине. Взяв пластину в руки, положите ее на наждачную бумагу и обведите ее форму (вместе с отверстием посередине:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

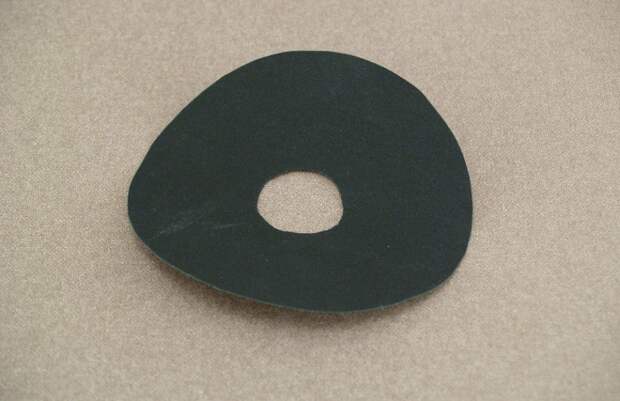

А потом вырезаем то, что нарисовали:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

Теперь нужно приклеить отрезанный диск из бумаги к диску. С суперклеем это легко сделать. С двусторонними лентами тоже можно поиграться, но с ними не только больше работы, но потом будет даже сложно их удалить при замене бумаги.

Интересное: Сегодня празднуют Международный день таксиста.

И да, достаточно смочить пластину водой и использованная наждачная бумага уйдет вместе с клеем.

Наклеив бумагу, прикрутите пластину обратно к диску:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

И все . Теперь все, что вам нужно сделать, это подключить привод к питанию и можно шлифовать.

Как запитать небольшую настольную шлифовальную машинку которая у нас получилась?

Не знаю, является ли это правилом для всех производителей, но в моем жестком диске Самсунг вам нужно подключить оба напряжения (5 В и 12 В) для запуска двигателя. Поэтому лучше всего кормить "диск-шлифовальную машинку" от блока питания мастерской, изготовленного из блока питания ATX, или напрямую от компьютера. Все, что вам нужно сделать, это сделать удлинитель для одного MOLEX (это разъемы питания жесткого диска) и все.

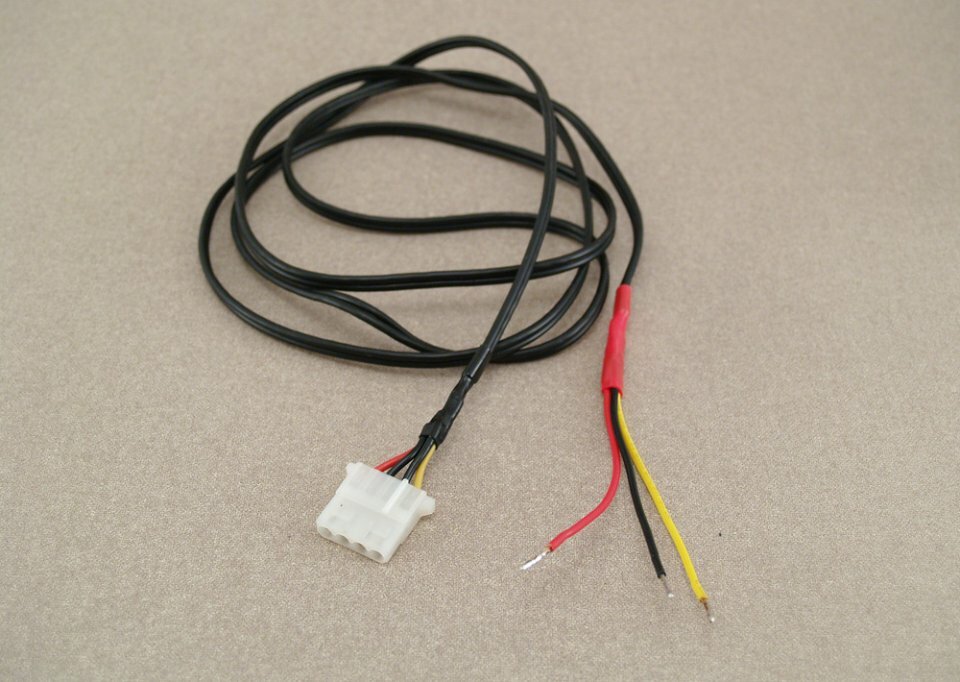

Я запитываю приспособление от электросети мастерской по следующему кабелю:

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

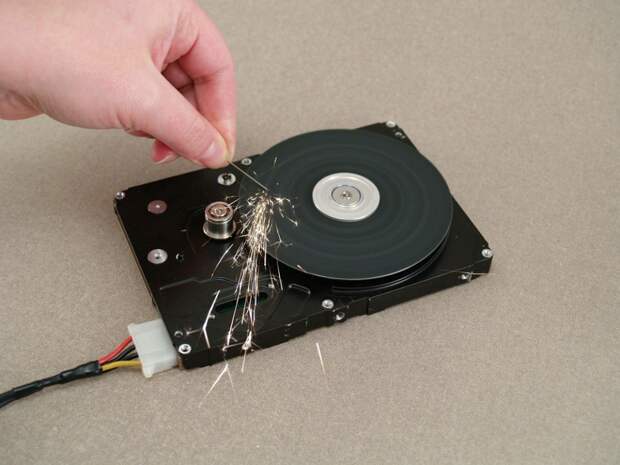

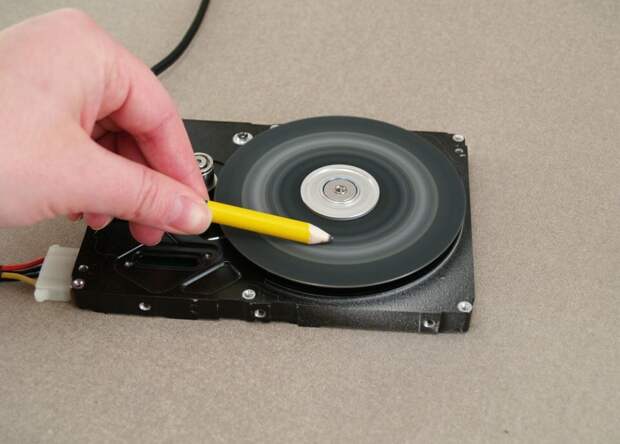

Небольшая настольная шлифовальная машинка из старого HDD в действии!

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера

Только помните, что этот малыш не подходит для тяжелой работы. С помощью такой настольной машинки можно легко заточить нож или обработать пластик. Как вариант, можно еще и карандаш заточить .

Сегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютераСегодня покажу как я бесплатно построил небольшую настольную шлифовальную машинку из старого HDD жесткого диска от компьютера Помните, что пластины жесткого диска вращаются с огромной скоростью и в случае поломки могут разлететься во всех направлениях.

Подводя итоги…

Такая небольшая настольная шлифовальная машина точно не заменит мощную шлифовальную машину для мастерских. Однако она, безусловно, может стать прекрасным дополнением мастерской любого энтузиаста своими руками. Если дома есть несколько ненужных дисков, можно приготовить несколько таких машинок из бумаги разной зернистости.

Как видите, дома действительно можно делать многое. Все зависит только от нашей фантазии! Я надеюсь, что у кого-то из вас возникнет искушение сделать такой резак и похвастаться своей работой.

Важное дополнение

Я покрутил еще несколько дисков и обнаружил некоторые сложности. Некоторые диски имеют встроенную защиту, которая останавливает пластины, когда головка ничего с них не считывает. Голову снимаем полностью, так что точно ничего не прочитает (особенно с наждачной бумаги . У трех из четырех дисков такой блокировки не было.

В общем, такая защита не исключает диск из роли настольной шлифовальной машинки. После включения защита останавливает пластины только через 25 секунд. Этого времени должно хватить, чтобы заточить нож или выполнить другие мелкие работы. Конечно, после остановки пластин вам просто нужно на секунду отключить диск, и вы можете запустить его снова. Больно, но с этим можно жить.
